深圳市万泽精密科技有限公司隶属于万泽股份（股票代码：000534），是一家专注于高品质高温合金粉末、粉末冶金制件及超高纯高温合金母合金研发和生产的高科技企业。公司2014年开始粉末冶金相关产品的技术研发，并于2019年建成涵盖超高纯低杂质母合金生产、高纯低氧含量粉末制备、粉末无污染真空筛分、检测等全流程生产线。
公司配有100kg级、250kg级VIGA制粉炉和俄罗斯进口超高转速PREP粉末制备设备，可生产镍基、钴基、铁基以及钛基等多种牌号的高品质球形金属粉末。粉末具有氧含量低、球形度高以及粒度分布均匀等优点。配备万级洁净室及进口粉末静电除杂设备，自主开发独有的粉末保护环境筛分工艺及粉末中非金属夹杂物检测技术，保证粉末纯净度，粉末质量达到航空发动机用技术要求，并已通过产品认证。
FGH4113A（WZ-A3）自研第三代粉末高温合金

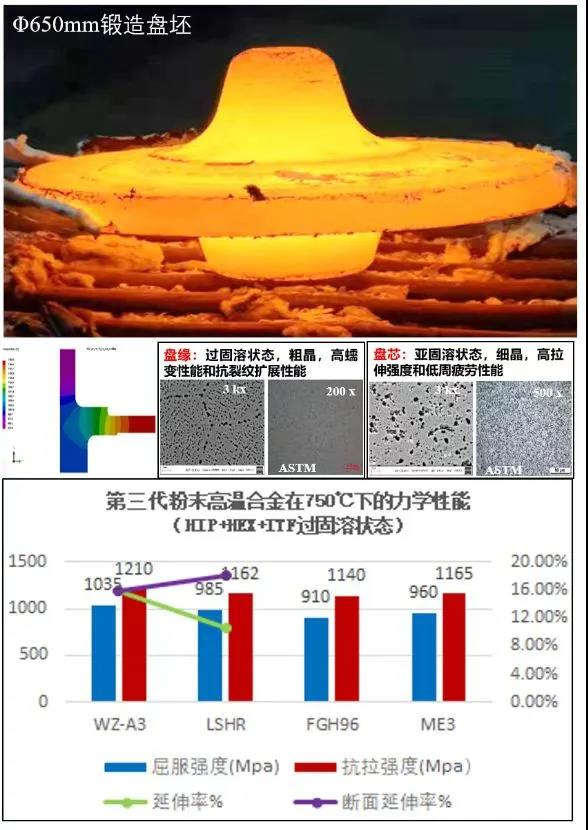

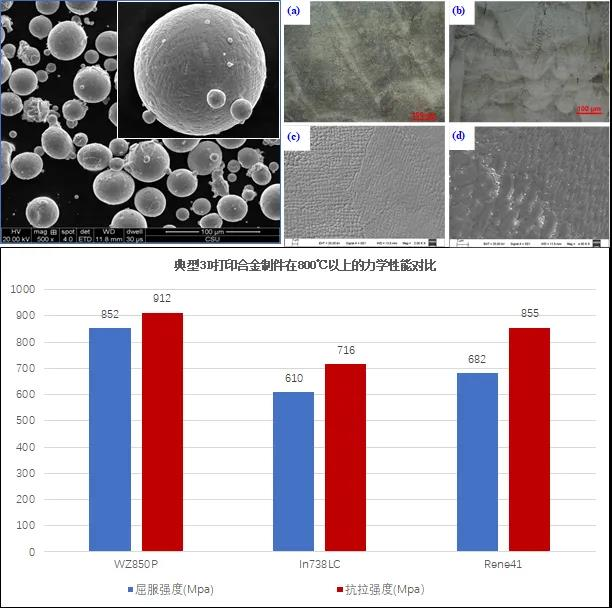

产品介绍： •WZ-A3合金粉末可用于HIP+HEX+ITF成型粉末盘，盘件可进行双性能热处理，使盘件获得双性能组织。WZ-A3合金成型后经固溶+时效处理后在750℃下屈服强度可达1035Mpa，抗拉强度可达1210Mpa，抗蠕变持久性能、疲劳性能、抗裂纹扩展性能达到甚至超越国内外主流第三代高温合金粉末合金。 •粉末制件可加工性好，热等静压、热挤压、等温锻造过程不易开裂，热加工温度和应变速率范围宽。在热等静压过程中形成的PPB在较小挤压比条件下就能消除； •粉末纯净度高，非金属夹杂物＜10颗/kg，尺寸≤120μm； •氧含量≤100ppm，氮含量≤5ppm； •球形度高，卫星粉少，流动性≤18s/50g； •松装密度≥4.1g/cm3。 产品介绍： •针对3D打印工艺专门设计，工作温度可达850℃,3D打印成形组织缺陷少，高温力学性能优越，可打印发动机、燃气轮机的高温部件或其它热端承力结构件； •WZ850P粉末3D打印合金制件屈服强度852MPa，抗拉强度912MPa，高于In738LC和Rene41； •粉末纯净度高，非金属夹杂物＜10颗/kg，尺寸≤120μm； •氧含量≤100ppm，氮含量≤10ppm，硫含量＜5ppm ； •球形度高，卫星粉少，流动性≤18s/50g。 FGH96/FGH97航空发动机涡轮盘用高温合金粉末 产品介绍： •本公司生产的高温合金粉末已成功应用于某型高压涡轮盘国产化生产制造，所生产高压涡轮盘性能优异，已通过长试装机考核； •粉末纯净度高，非金属夹杂物＜10颗/kg，尺寸≤120μm； •氧含量≤100ppm，氮含量≤ 10ppm； •球形度高，卫星粉少，流动性≤18s/50g； •松装密度≥4.1g/cm3。 IN718、IN625、CoCrW、CoCrMoW、CoCrMo等 镍、钴基合金粉末

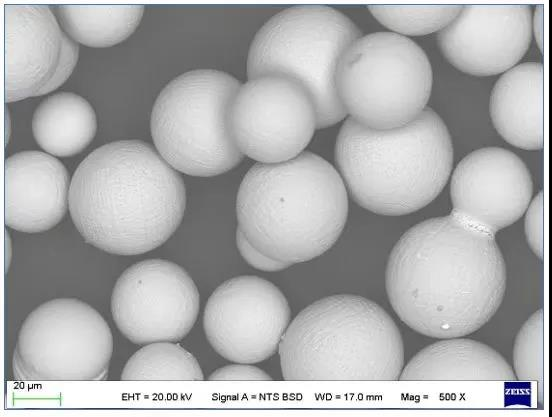

产品介绍： •纯净度高，非金属夹杂物＜10颗/kg，尺寸≤120μm； •镍基：氧含量≤100ppm，氮含量≤5ppm； •钴基：氧含量≤300ppm，氮含量≤300ppm； •球形度高，卫星粉少，流动性：镍基≤18s/50g，钴基≤20s/50g；； •松装密度：镍基≥4.1g/cm3，钴基≥4.3g/cm3。 TC4、TA1、TiAl金属间化合物，等钛基合金粉末 产品介绍： •俄罗斯进口超高转速PREP雾化设备，D80棒料工作转速28000rpm，最高转速30000rpm； •粉末经静电除杂纯净度高，非金属夹杂物＜10颗/kg，尺寸≤120μm； •球形度95%，卫星粉少； 氧含量≤1300 ppm，氮含量≤500ppm。
| 联系方式 |
官方网址：www.wedgejm.com 联系电话：0755-22091199
|
